全長mm |
42.0(3) |
首下長さmm |
39.0(3) |
取付穴寸法径mm |
13.2 |
取付穴(H or D)カットmm |
- |
|
|
鍵違い数 |
50種類 |
配列仕様 |
同番 |
本体材質 |
黄銅C3604BD |
キー材質 |
黄銅 |
オプション材質 |
|
キーの抜き位置 |
1箇所ヌキ 2箇所ヌキ 3箇所ヌキ |
キーの許容回転範囲 |
右90° 右180° 左90° |
接点数 |
3 |
定格(電流容量)A.C. |
250V 3A、125V 5A |
定格(電流容量)D.C. |
|
接触抵抗 |
50mΩ以下 |
耐電圧 |
非接触端子間 AC1000V 1分間 各端子とアース間 AC1500V 1分間 |
絶縁抵抗 |
100MΩ以上(DC500V絶縁抵抗計にて) |
使用温度範囲 |
-25℃から85℃ |
耐久性(機械) |
5万回以上 |
耐久性(電気) |
20万回以上 |

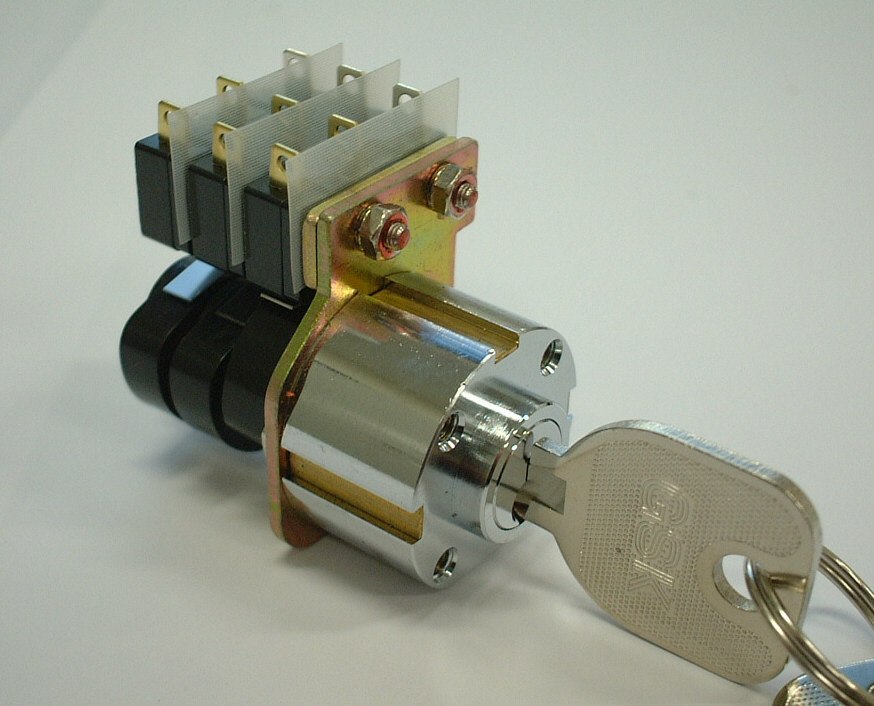

オプション |
マイクロスイッチ最大3個取付け可能 |
|
|
